Bramy wielkogabarytowe do hal, hangarów i obiektów przemysłowych

Bramy wielkogabarytowe służą do zamykania otworów, w których standardowa brama segmentowa, rolowana lub szybkobieżna nie zapewnia wymaganych wymiarów, odporności na wiatr albo sposobu pracy. Stosuje się je między innymi w hangarach, halach produkcyjnych, zakładach gospodarki odpadami, kompostowniach, stoczniach, centrach serwisowych oraz obiektach przeznaczonych do obsługi dużych maszyn i pojazdów.

Entros dobiera, dostarcza, montuje i serwisuje wielkogabarytowe bramy składane z elastycznym płaszczem. Każda brama jest konfigurowana pod konkretny otwór, warunki zabudowy, intensywność pracy i wymagania danego obiektu.

Czym jest brama wielkogabarytowa?

Brama wielkogabarytowa to przemysłowa brama przeznaczona do zamykania bardzo szerokich lub wysokich otworów. Jej konstrukcja umożliwia wykonanie większych wymiarów niż w przypadku wielu standardowych bram przemysłowych.

W bramach typu PACK, COMP lub MEGA PACK elastyczny płaszcz jest unoszony za pomocą pasów i składany w górnej części otworu. Płaszcz jest wzmacniany poziomymi profilami lub elementami usztywniającymi, które zwiększają jego stabilność i odporność na napór wiatru.

Taka konstrukcja sprawdza się zarówno jako zamknięcie zewnętrzne budynku, jak i jako przegroda pomiędzy strefami wewnętrznymi.

Gdzie stosuje się bramy wielkogabarytowe?

Bramy wielkogabarytowe są przeznaczone przede wszystkim do obiektów, w których przez otwór przejeżdżają lub przemieszczane są elementy o dużych wymiarach.

Najczęstsze zastosowania obejmują:

• hangary lotnicze i śmigłowcowe,
• hale produkcyjne i montażowe,
• zakłady przemysłu ciężkiego,
• stocznie i hale remontowe,
• centra obsługi dużych pojazdów,

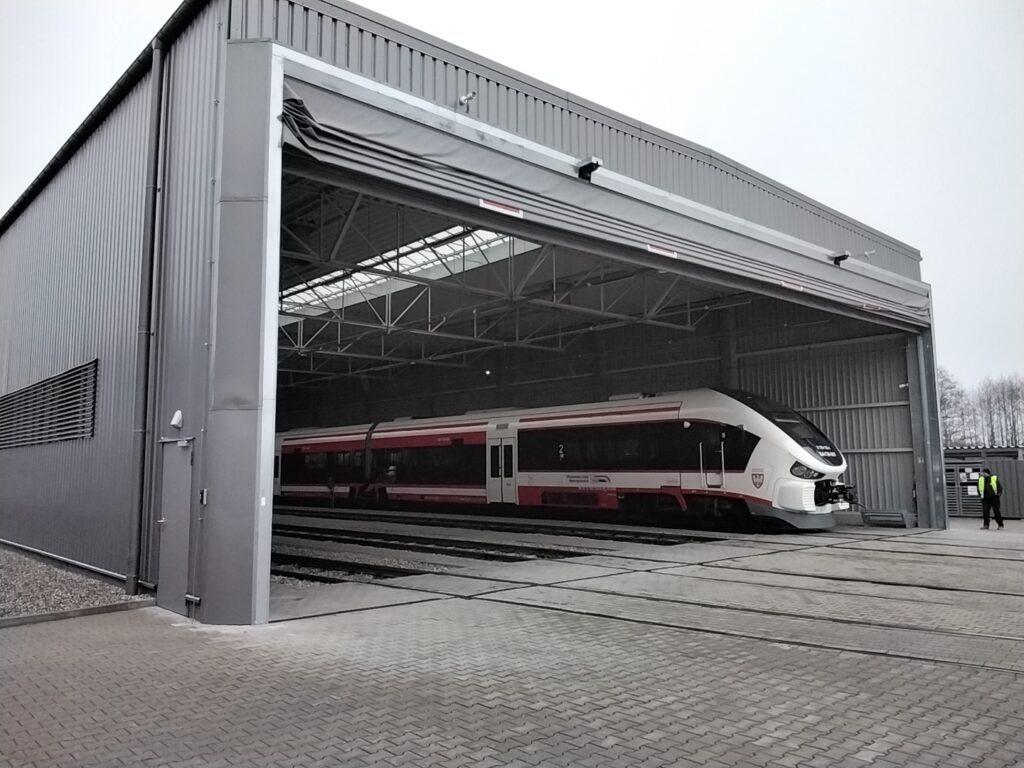

• zajezdnie autobusowe i kolejowe,
• magazyny maszyn i urządzeń,
• hale przeznaczone do produkcji konstrukcji stalowych,
• zakłady przetwarzania i magazynowania odpadów,
• kompostownie oraz obiekty o agresywnym środowisku pracy,
• obiekty rolnicze i terminale logistyczne.

Brama może oddzielać wnętrze hali od warunków atmosferycznych albo rozdzielać poszczególne części zakładu.

Jak działa wielkogabarytowa brama składana?

Podczas otwierania płaszcz bramy jest podnoszony za pomocą wytrzymałych pasów transmisyjnych. Kolejne części płaszcza składają się poziomo i gromadzą nad otworem.

Rozwiązanie to nie wymaga prowadzenia płaszcza daleko w głąb hali, jak ma to miejsce w niektórych bramach segmentowych. Jest to istotne w obiektach, w których pod sufitem znajdują się instalacje, suwnice, przewody technologiczne lub inne elementy wyposażenia.

Za pracę bramy odpowiada napęd elektryczny i układ sterowania. Sposób uruchamiania można dobrać do organizacji ruchu w zakładzie.

Dostępne rozwiązania sterujące mogą obejmować:

• przyciski naścienne,
• piloty,
• wyłączniki pociągowe,
• pętle indukcyjne,
• czujniki radarowe,
• fotokomórki,
• sygnalizację świetlną,
• sterowanie z systemu nadrzędnego,
• integrację z automatyką budynkową lub linią technologiczną.

Jakie są najważniejsze zalety bram wielkogabarytowych?

Możliwość zamknięcia bardzo dużego otworu

Najważniejszą zaletą jest możliwość wykonania bramy o wymiarach niedostępnych dla wielu standardowych systemów. Pozwala to zamknąć otwory hangarowe, produkcyjne i technologiczne bez dzielenia ich stałymi słupami.

Odporność na obciążenia wiatrem

Płaszcz bramy jest wzmacniany poziomymi profilami, a prowadnice stabilizują go podczas zamykania. Konstrukcja, liczba wzmocnień i sposób kotwienia są dobierane do wymiarów otworu oraz zakładanych obciążeń wiatrem.

Mała masa płaszcza

Elastyczny płaszcz jest lżejszy od wielkogabarytowego skrzydła stalowego. Ogranicza to obciążenia działające na konstrukcję budynku i ułatwia wykonanie dużych wymiarów.

Możliwość wymiany uszkodzonych sekcji

Modułowa budowa płaszcza może umożliwiać wymianę pojedynczych fragmentów bez konieczności wymiany całej kurtyny. Zakres naprawy zależy od rodzaju uszkodzenia i konstrukcji wybranego systemu.

Dopasowanie do warunków środowiskowych

Konstrukcja bramy może zostać wykonana ze stali ocynkowanej, stali malowanej lub stali nierdzewnej. W obiektach narażonych na wilgoć, substancje agresywne, odcieki lub intensywne zabrudzenia stosuje się odpowiednio zabezpieczone materiały.

Bramy wielkogabarytowe do kompostowni i zakładów gospodarki odpadami

Kompostownie, sortownie i zakłady przetwarzania odpadów wymagają bram odpornych na wilgoć, zanieczyszczenia, pył oraz agresywne związki chemiczne obecne w powietrzu.

W takich obiektach standardowa stal ocynkowana może nie zapewnić odpowiedniej trwałości. W zależności od warunków pracy stosuje się konstrukcje ze stali nierdzewnej lub kwasoodpornej oraz komponenty o podwyższonej odporności na korozję.

Przy doborze bramy do kompostowni należy uwzględnić:

• kategorię korozyjności środowiska,
• skład powietrza wewnątrz obiektu,
• poziom wilgotności,
• sposób mycia hali i bramy,
• częstotliwość otwierania,
• kierunek i siłę naporu powietrza,
• rodzaj poruszających się pojazdów,
• możliwość osadzania się zanieczyszczeń w prowadnicach.

W szczególnie wymagających obiektach możliwe jest przygotowanie bramy w wykonaniu odpowiednim dla środowiska o bardzo wysokiej agresywności korozyjnej, w tym w wykonaniu ze stali kwasoodpornej.

Bramy do hangarów i hal produkcyjnych

W hangarach i halach produkcyjnych brama musi zapewnić pełne wykorzystanie szerokości oraz wysokości otworu. Ma to znaczenie podczas przemieszczania samolotów, pojazdów specjalistycznych, maszyn, konstrukcji stalowych lub elementów produkowanych w hali.

Wielkogabarytowa brama składana może być dobrym wyborem, gdy:

• otwór ma niestandardową szerokość lub wysokość,
• pod stropem znajdują się instalacje albo suwnica,
• nie ma miejsca na boczne odsuwanie skrzydeł,
• brama musi być odporna na silne podmuchy wiatru,
• wymagane jest automatyczne sterowanie,
• brama będzie używana regularnie,
• ważna jest możliwość dopasowania konstrukcji do istniejącego budynku.

W bardzo szerokich otworach możliwe jest zastosowanie kilku niezależnych bram, dodatkowych słupów przesuwnych lub innych podziałów konstrukcyjnych. Ostateczne rozwiązanie zależy od geometrii budynku i sposobu wykorzystania otworu.

Jak dobrać bramę wielkogabarytową?

Dobór bramy powinien rozpocząć się od analizy technicznej. Sam wymiar otworu nie wystarcza do przygotowania prawidłowej konfiguracji.

Należy określić:

Wymiary światła przejazdu

Potrzebna jest szerokość i wysokość otworu oraz informacja o wymaganym świetle przejazdu po zamontowaniu bramy.

Dostępne miejsce montażowe

Sprawdzamy przestrzeń nad otworem, szerokość węgarków, położenie instalacji oraz możliwość zamocowania prowadnic i napędu.

Warunki atmosferyczne

Dla bramy zewnętrznej konieczne jest określenie ekspozycji na wiatr, położenia budynku oraz przewidywanego ciśnienia działającego na płaszcz.

Intensywność pracy

Innego napędu wymaga brama otwierana kilka razy dziennie, a innego brama pracująca regularnie w ciągu każdej zmiany.

Warunki środowiskowe

W obiektach wilgotnych, zapylonych lub agresywnych chemicznie trzeba odpowiednio dobrać materiał konstrukcji, obudowę napędu, zabezpieczenie sterowania i rodzaj elementów mocujących.

Sposób sterowania

Sterowanie powinno być dopasowane do ruchu pieszych, wózków widłowych, samochodów ciężarowych, maszyn lub pojazdów specjalnych.

Jakie parametry można skonfigurować?

Dokładne możliwości zależą od wybranego systemu bramy. Najczęściej konfigurowane są:

• szerokość i wysokość bramy,
• materiał konstrukcji,
• rodzaj zabezpieczenia antykorozyjnego,
• kolor płaszcza,
• grubość i budowa kurtyny,
• liczba oraz rodzaj wzmocnień,
• klasa odporności na wiatr,
• prędkość otwierania i zamykania,
• moc i położenie napędu,
• sposób awaryjnego otwierania,
• rodzaj sterowania,
• systemy bezpieczeństwa,
• przeszklenia lub pasy wizyjne,
• izolowany płaszcz,
• ogrzewanie prowadnic lub napędu,
• wykonanie przeznaczone do środowiska korozyjnego.

Parametry końcowe są ustalane na podstawie projektu technicznego, wymiarów bramy i warunków panujących w miejscu montażu.

Brama wielkogabarytowa czy segmentowa — co wybrać?

Brama segmentowa dobrze sprawdza się w typowych otworach przemysłowych, szczególnie gdy ważna jest izolacyjność cieplna. Jej możliwości wymiarowe oraz sposób prowadzenia płaszcza mogą jednak ograniczać zastosowanie w bardzo dużych otworach.

Brama składana z płaszczem PVC jest zwykle lepszym rozwiązaniem, gdy priorytetem są duże wymiary, odporność na wiatr, mniejsza masa konstrukcji i brak konieczności prowadzenia płaszcza w głąb hali.

Nie ma jednego rozwiązania odpowiedniego dla każdego obiektu. Przed wyborem należy porównać wymiary, izolacyjność, prędkość pracy, obciążenie konstrukcji budynku oraz przewidywane koszty eksploatacji.

Jak wygląda montaż bramy wielkogabarytowej?

Montaż rozpoczyna się od pomiaru i sprawdzenia konstrukcji otworu. Elementy budynku muszą przenieść obciążenia wynikające z masy bramy, pracy napędu i naporu wiatru.

Zakres realizacji może obejmować:

1. pomiar otworu i miejsca zabudowy,
2. analizę sposobu użytkowania bramy,
3. dobór modelu oraz wyposażenia,
4. przygotowanie dokumentacji technicznej,
5. sprawdzenie punktów mocowania,
6. dostawę konstrukcji i płaszcza,
7. montaż prowadnic, napędu i sterowania,
8. regulację systemów bezpieczeństwa,
9. uruchomienie i testy,
10. przeszkolenie użytkownika.

Przy bardzo dużych bramach montaż wymaga odpowiedniego sprzętu, zabezpieczenia obszaru robót oraz koordynacji z innymi pracami prowadzonymi w obiekcie.

Serwis bram wielkogabarytowych

Regularny serwis ogranicza ryzyko awarii i pozwala wykryć zużycie elementów, zanim dojdzie do unieruchomienia bramy.

Podczas przeglądu sprawdzane mogą być między innymi:

• pasy podnoszące,
• profile wzmacniające płaszcz,
• prowadnice,
• połączenia śrubowe i kotwy,
• stan kurtyny,
• napęd i przekładnia,
• układ hamulcowy,
• fotokomórki i zabezpieczenia,
• przewody elektryczne,
• sterowanie i sygnalizacja,
• sposób składania płaszcza,
• awaryjne otwieranie.

Częstotliwość przeglądów zależy od intensywności użytkowania, warunków środowiskowych i zaleceń dotyczących konkretnej bramy. W kompostowniach, sortowniach i obiektach silnie zapylonych kontrole mogą być potrzebne częściej niż w standardowej hali magazynowej.

Najczęstsze błędy przy wyborze bramy wielkogabarytowej

Dobór wyłącznie na podstawie wymiaru

Dwie bramy o identycznych wymiarach mogą wymagać zupełnie innej konstrukcji ze względu na wiatr, miejsce montażu i częstotliwość pracy.

Pominięcie obciążeń wiatrem

Duża powierzchnia płaszcza oznacza znaczne siły działające na prowadnice, mocowania i konstrukcję budynku.

Zastosowanie niewłaściwego materiału

W agresywnym środowisku źle zabezpieczona stal może szybko ulec korozji. Dotyczy to zwłaszcza kompostowni, oczyszczalni i zakładów gospodarki odpadami.

Brak miejsca nad otworem

Płaszcz po otwarciu składa się w górnej części bramy. Wymagana przestrzeń musi zostać uwzględniona już na etapie projektu.

Niedopasowanie napędu do intensywności pracy

Zbyt słaby lub nieodpowiednio dobrany napęd może przegrzewać się podczas częstej pracy i skracać żywotność całego systemu.

Brak dostępu serwisowego

Napęd, sterowanie i elementy podnoszące powinny być dostępne do kontroli, regulacji i napraw.

Dlaczego warto zamówić bramę wielkogabarytową w Entros?

Entros zajmuje się całym procesem realizacji: od pomiaru i doboru rozwiązania, przez dostawę i montaż, po uruchomienie oraz późniejszy serwis.

Dobieramy bramę do rzeczywistych warunków pracy obiektu. Uwzględniamy wymiary otworu, obciążenia wiatrem, intensywność użytkowania, dostępne miejsce montażowe i poziom agresywności środowiska.

Możemy dostarczyć różne systemy bram składanych, dzięki czemu rozwiązanie nie jest ograniczone do jednego modelu. Pozwala to dobrać konstrukcję odpowiednią zarówno do hali produkcyjnej, hangaru, jak i zakładu pracującego w trudnych warunkach.

Zamów dobór i wycenę bramy wielkogabarytowej

Prześlij nam wymiary otworu, zdjęcia miejsca montażu oraz krótki opis sposobu użytkowania bramy. Na tej podstawie określimy, jakie dodatkowe informacje są potrzebne do przygotowania rozwiązania.

W przypadku dużych i niestandardowych otworów przeprowadzamy pomiar oraz analizę warunków technicznych na obiekcie.

Skontaktuj się z Entros, aby dobrać wielkogabarytową bramę do hali, hangaru, kompostowni lub zakładu przemysłowego.

FAQ — bramy wielkogabarytowe

Jak duża może być brama wielkogabarytowa?

Maksymalny wymiar zależy od wybranego systemu, obciążenia wiatrem, konstrukcji budynku i sposobu podziału otworu. Każdy duży otwór wymaga indywidualnej analizy technicznej.

Czy brama wielkogabarytowa nadaje się do montażu na zewnątrz?

Tak. Bramy składane mogą być stosowane jako zewnętrzne zamknięcie hali lub hangaru. Konstrukcja musi być dobrana do przewidywanych obciążeń wiatrem i warunków atmosferycznych.

Czy bramę można wykonać ze stali nierdzewnej?

Tak. Konstrukcja i wybrane elementy mogą zostać wykonane ze stali nierdzewnej lub kwasoodpornej. Takie rozwiązanie stosuje się między innymi w kompostowniach i zakładach o wysokiej agresywności korozyjnej.

Czy brama wielkogabarytowa jest szybkobieżna?

Prędkość pracy zależy od wymiarów, masy płaszcza, zastosowanego napędu i konstrukcji bramy. Duże bramy mogą pracować szybciej niż ciężkie wrota tradycyjne, ale nie zawsze osiągają prędkość małych bram szybkobieżnych.

Czy płaszcz bramy zapewnia izolację cieplną?

Podstawowy płaszcz ogranicza przepływ powietrza, ale jego izolacyjność jest zwykle niższa niż izolowanej bramy segmentowej. W wybranych systemach dostępne są kurtyny izolowane lub podwójne.

Czy można zamontować przeszklenia w płaszczu?

W zależności od systemu możliwe jest zastosowanie paneli albo pasów wizyjnych. Poprawiają one widoczność i doświetlenie strefy przy bramie.

Jak otworzyć bramę podczas braku prądu?

Brama może zostać wyposażona w ręczne otwieranie awaryjne, napęd z wysprzęgleniem, układ przeciwwag albo awaryjne zasilanie. Rozwiązanie dobiera się do wymiarów bramy i wymagań obiektu.

Jak często należy serwisować bramę wielkogabarytową?

Częstotliwość zależy od liczby cykli, środowiska pracy i zaleceń dla danego systemu. Intensywnie użytkowane bramy oraz bramy pracujące w zapyleniu, wilgoci lub środowisku korozyjnym wymagają częstszych kontroli. Standardowo serwis wykonuje się raz na 6 miesięcy.

Czy brama jest wykonywana na wymiar?

Tak. Wielkogabarytowe bramy przemysłowe są projektowane i produkowane pod konkretny otwór oraz warunki techniczne obiektu.

Jakie dane są potrzebne do przygotowania oferty?

Potrzebne są przede wszystkim wymiary otworu, zdjęcia miejsca montażu, lokalizacja obiektu, informacja o zastosowaniu bramy, częstotliwości pracy i warunkach środowiskowych.
